分享了视频中的宏文件、图标文件和装配体，并使用了此图SolidWorks制作2017版，零件包含特点，装配体包含配合。还有通用格式。
建模步骤

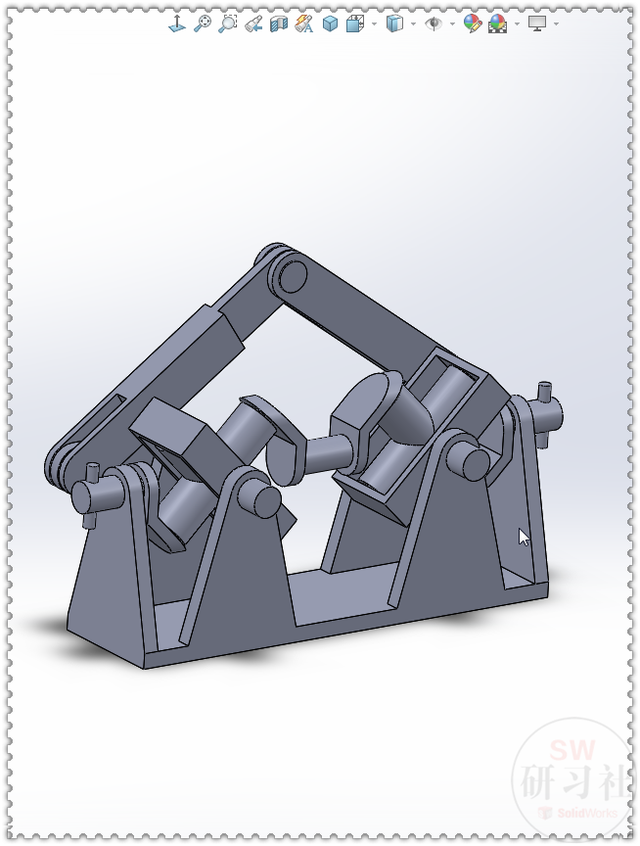

1.目前有这样的装配体(线性连杆机构)，零件没有颜色。我们以前也发过两种给装配体添加颜色的方法，今天发了第三种方法:【宏】。
宏台式机改win7-(宏基台式机改win7)

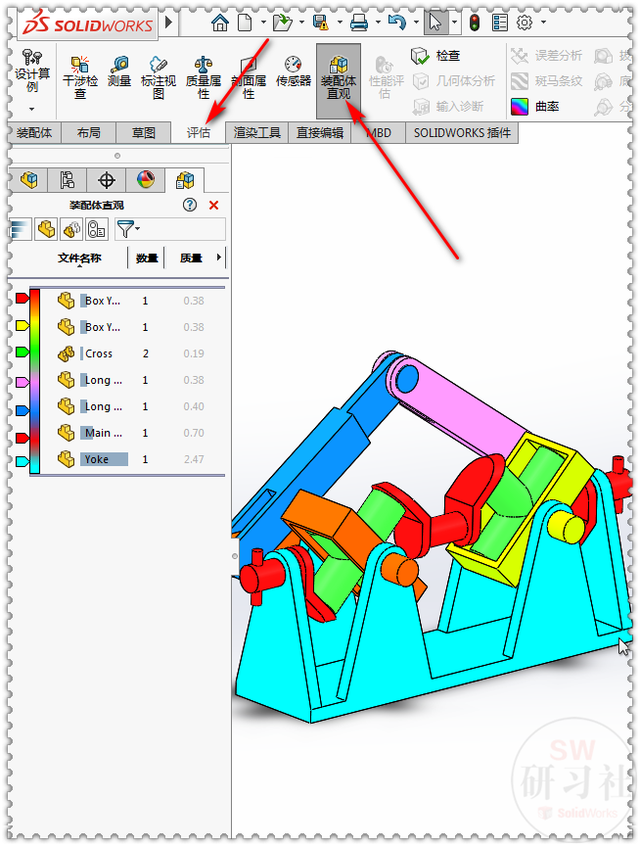

2.方法一：SolidWorks软件自带的【直观装配体】。（用SolidWorks自带工具快速向装配体添加颜色，无需插件)
宏台式机改win7-(宏基台式机改win7)

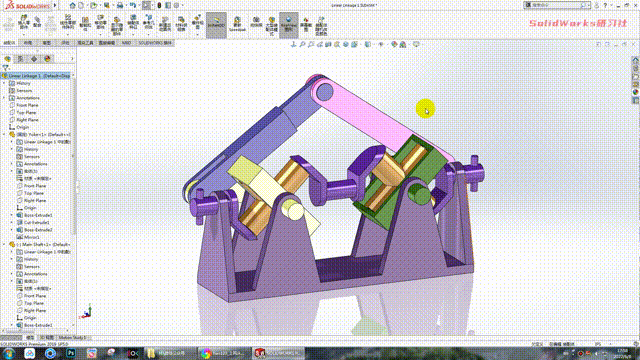

3.方法二:今天制造的插件-装配式着色工具。（给SolidWorks装配体随机着色)
宏台式机改win7-(宏基台式机改win7)
4.方法3:【宏】；首先在工具栏上右键-自定义。
宏台式机改win7-(宏基台式机改win7)

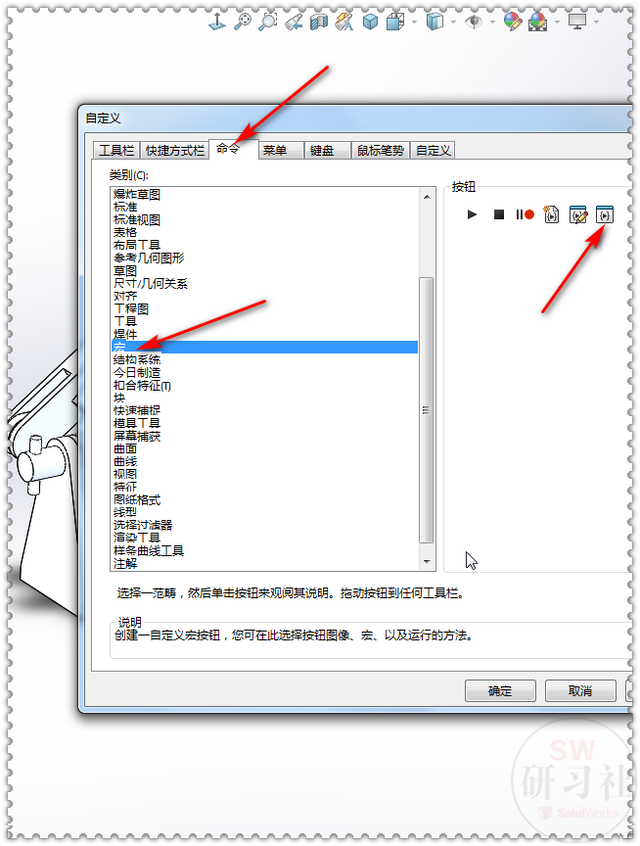

5.【命令】-【宏】-【新建宏按钮】。
宏台式机改win7-(宏基台式机改win7)

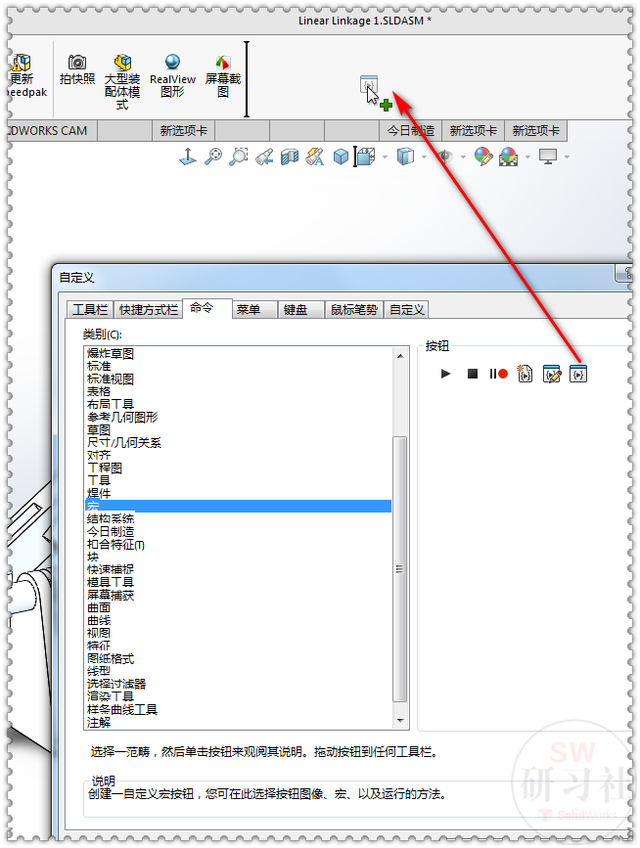

6.将【新建宏按钮】拖到工具栏，弹出对话框。
宏台式机改win7-(宏基台式机改win7)

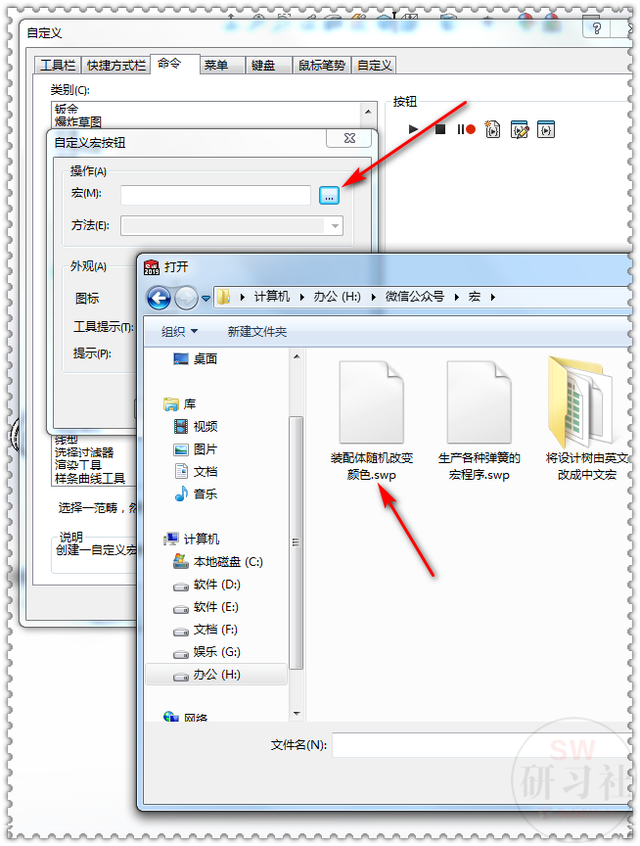

5-1.选择宏文件:装配体随机变色.swp。
宏台式机改win7-(宏基台式机改win7)

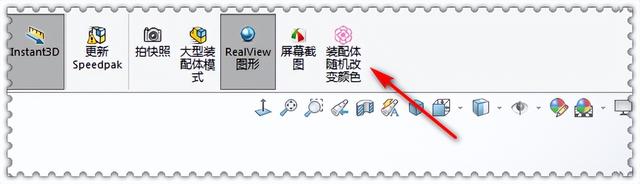

5-2.按钮成功添加。
宏台式机改win7-(宏基台式机改win7)

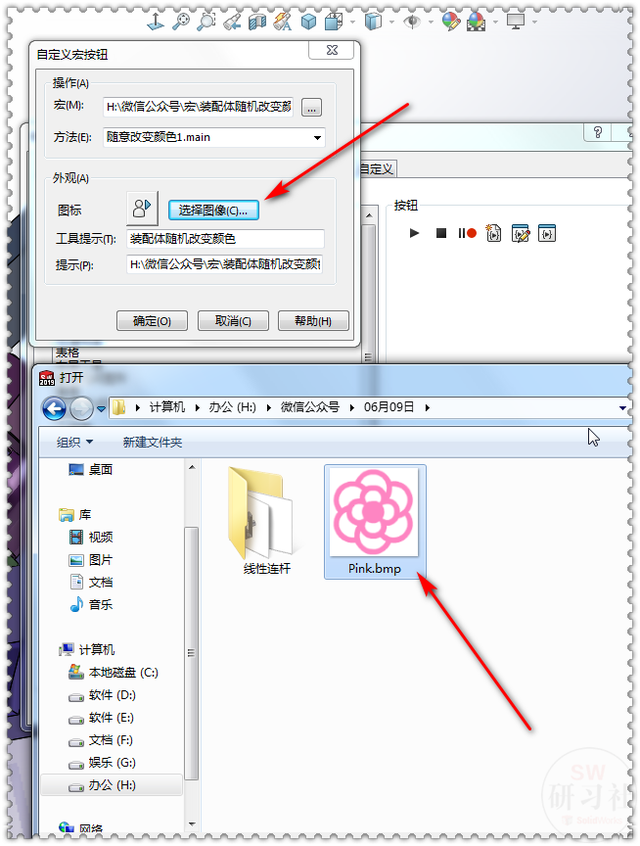

6.添加按钮时也可以添加图标。(此图已分享)
宏台式机改win7-(宏基台式机改win7)
宏台式机改win7-(宏基台式机改win7)

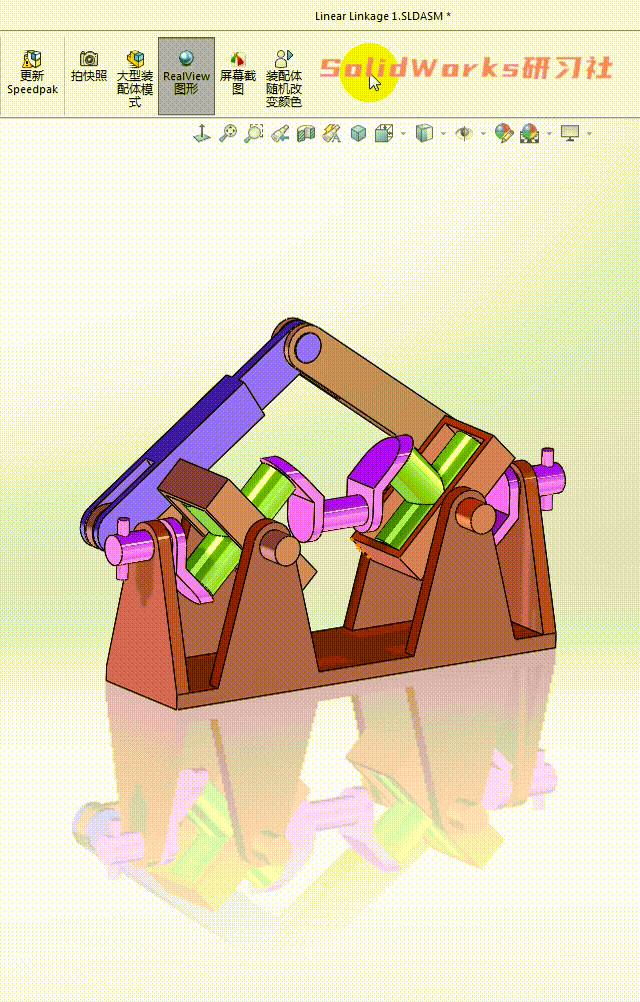

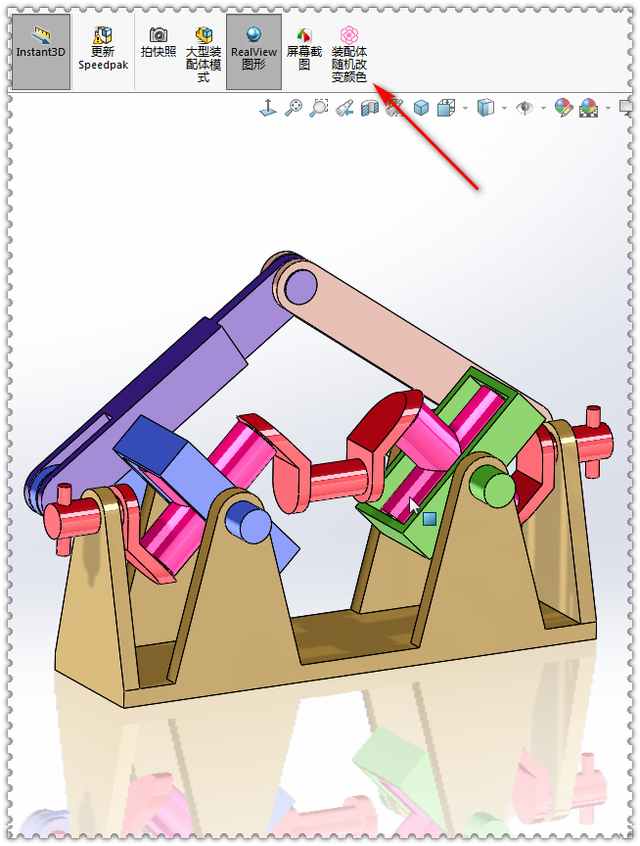

7.每次点击一次：随机改变装配体的颜色，会改变颜色，直到满意。
宏台式机改win7-(宏基台式机改win7)
宏台式机改win7-(宏基台式机改win7)
8.完成。
