win7bios设置网卡(win7bios设置网卡启动)比如最近一直在折腾数码产品。AX网络布局，无意中发现了mini pci-e接口的AX看来老笔记本电脑也可以吃200无线网卡ax网卡了。

win7bios设置网卡-(win7bios设置网卡启动)

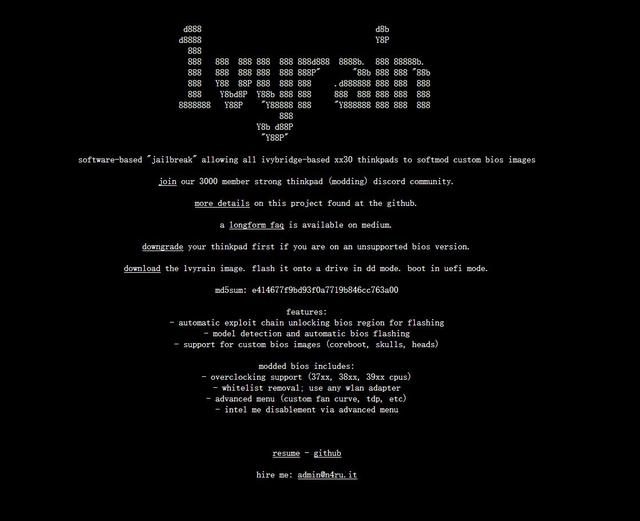

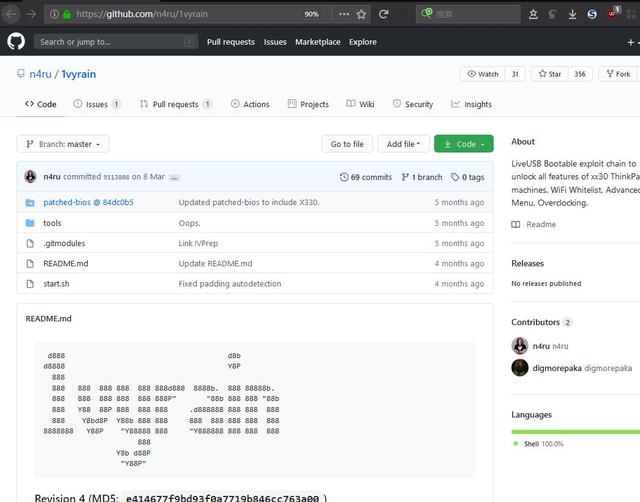

年初，George Kushnir发布了1vyrain基于漏洞漏洞实现软改ivy bridge处理器的ThinkPad笔记本电脑。支持网卡白名单，bios超频解锁高档菜单。编程器读器之前需要实现这些功能bios芯片修改。这个项目也可以github有相关资源与网友讨论。

win7bios设置网卡-(win7bios设置网卡启动)

教程MOD BIOS支持机型X230、X230t、T430、T430s、T530、W530和X330（会被视为X230）。因为这个漏洞只在于旧版本BIOS，所以要提前将军BIOS降级到指定版本。
X230——2.60
X230t——2.58
T430——2.64
T430s——2.59
T530——2.60
W530——2.58

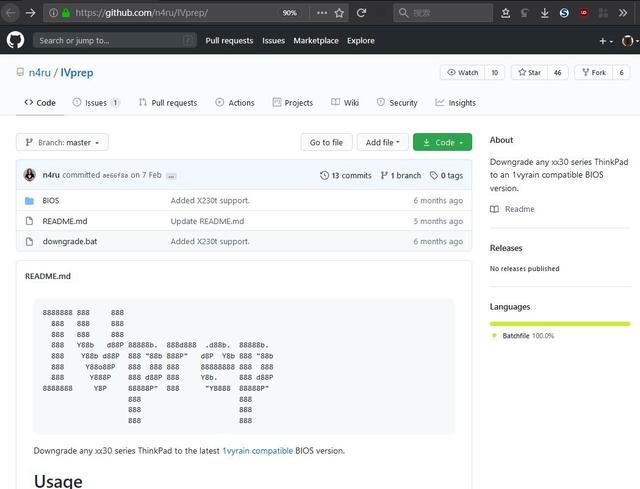

George Kushnir提供了BIOS降级项目IVprep，可在Github上下载。刷BIOS都有风险，操作前请三思。

win7bios设置网卡-(win7bios设置网卡启动)

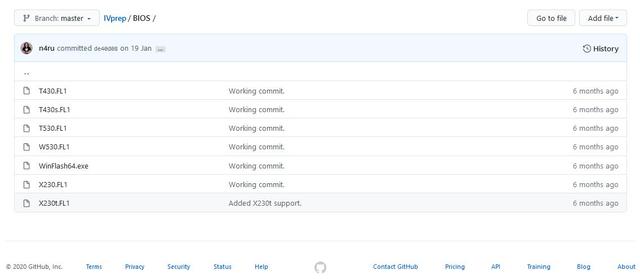

bios文件夹中有各种型号的文件夹。BIOS以及刷如程序。

win7bios设置网卡-(win7bios设置网卡启动)

刷入bios之前要恢复BIOS然后默认设置Security选项中的SecureBoot改成Disabled。

win7bios设置网卡-(win7bios设置网卡启动)

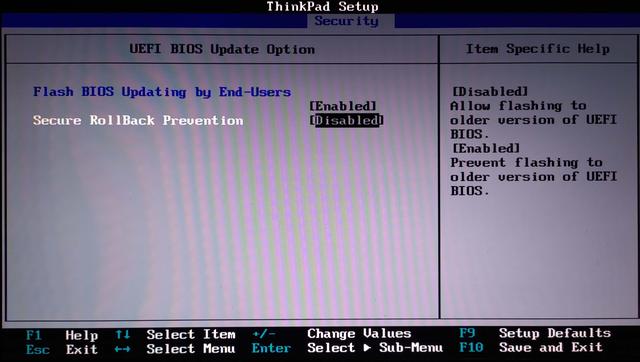

Flash BIOS Updating by End-User改成Enable，Secure RollBack Prevention改成Disabled。

win7bios设置网卡-(win7bios设置网卡启动)

限制启动模式UEFI启动。

win7bios设置网卡-(win7bios设置网卡启动)

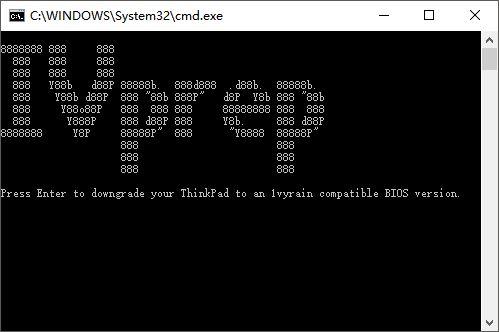

确保主机有足够的电源和插入电池，Win系统下运行IVprep项目中的downgrade.bat。

win7bios设置网卡-(win7bios设置网卡启动)

重启后，BIOS将降级到所需版本。

win7bios设置网卡-(win7bios设置网卡启动)

下载1vyrain.iso，使用Rufus写入优盘。在此期间，将提示选择模式DD模式。

win7bios设置网卡-(win7bios设置网卡启动)

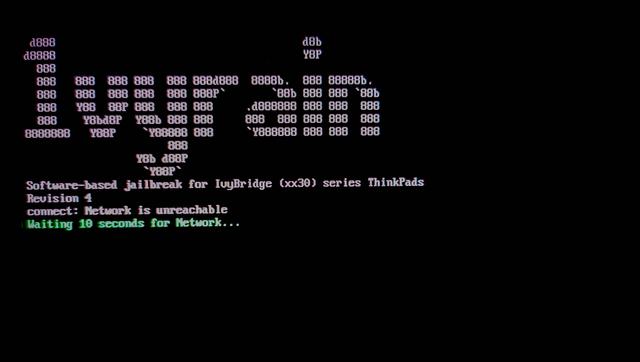

按提示启动至优盘。

win7bios设置网卡-(win7bios设置网卡启动)

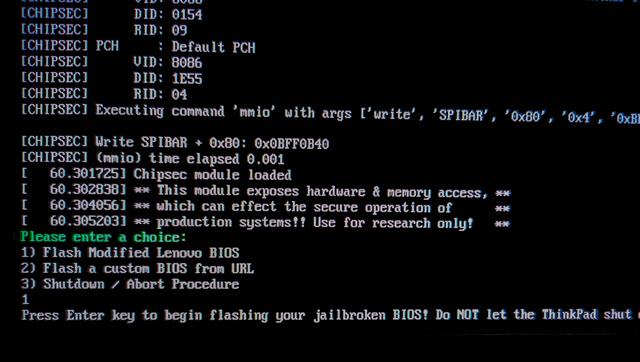

程序将自动识别模型并匹配相应的模型MOD bios。最后，它会让你确认是否刷如果是刷的话bios，选1即可。

win7bios设置网卡-(win7bios设置网卡启动)

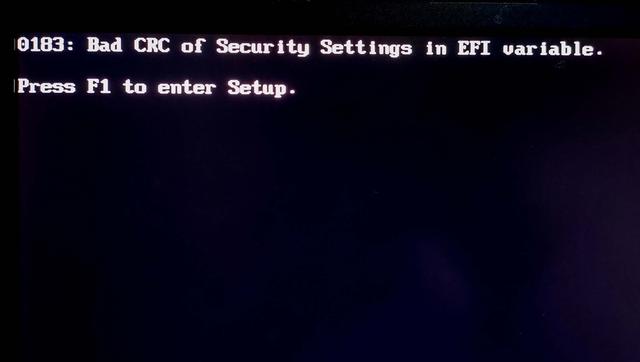

期间会有CRC安全提示，属于正常现象，重启不会消失。

win7bios设置网卡-(win7bios设置网卡启动)

重启后bios修改完成后，可以bios看高级菜单。

win7bios设置网卡-(win7bios设置网卡启动)

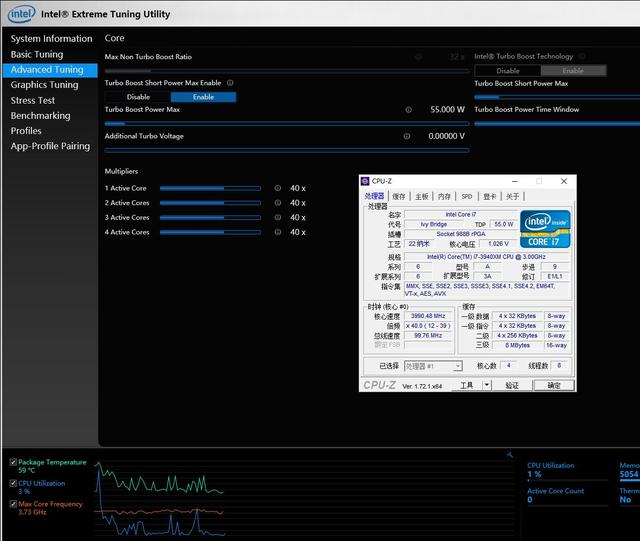

刷完bios之后，超频也可以解锁。我的处理器是i7-3940xm，使用intel XTU拉倍频率可以无限制。ThinkPad估计处理器是经过特殊挑选的，电压很低，超频很好。

win7bios设置网卡-(win7bios设置网卡启动)

AX网卡安装我的笔记本是美行ThinkPad W530，原配Ultimate-N6300，使用三条天线。

win7bios设置网卡-(win7bios设置网卡启动)

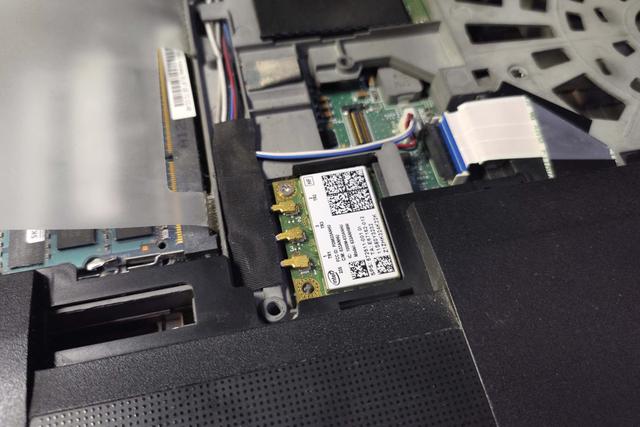

将Ultimate-N6300卸载，换成半高TOULINEUA AX200HMW。

win7bios设置网卡-(win7bios设置网卡启动)

第三条屏蔽天线，塞到一边。

win7bios设置网卡-(win7bios设置网卡启动)

Intel ax200已经有了自己的蓝牙，所以我也准备了一个X230蓝牙模块转usb小转接板。

win7bios设置网卡-(win7bios设置网卡启动)

取下原蓝牙模块，将罗技超微安装在转接板上Pico内置优联接收器节省外部usb接口。

win7bios设置网卡-(win7bios设置网卡启动)

很遗憾是W530内部没有足够的空间容纳这个转接板，我又把蓝牙安装回去了。

win7bios设置网卡-(win7bios设置网卡启动)

默认网卡位置USB关闭，需要手动打开。

win7bios设置网卡-(win7bios设置网卡启动)

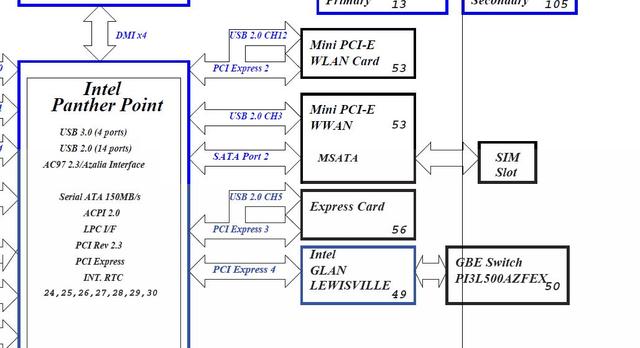

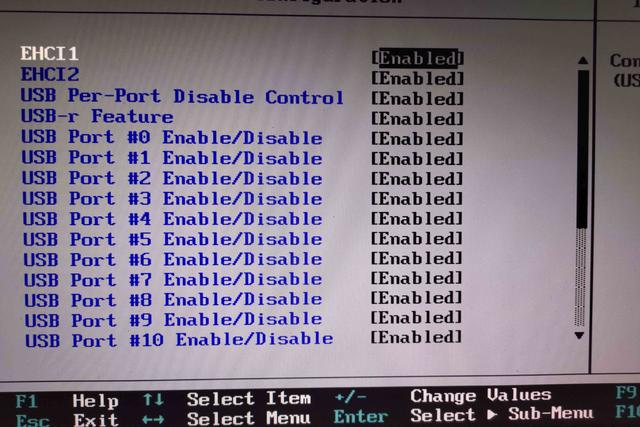

根据ThinkPad W530电位图，无线网卡位置USB接口是CH12，所以将BIOS南桥选项中的高级菜单、高级菜单USB Port #12设备Enabled即可。

win7bios设置网卡-(win7bios设置网卡启动)

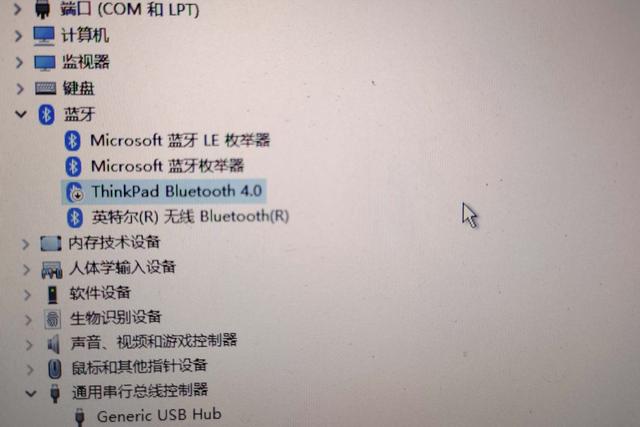

Win该系统不支持双蓝牙设备。进入系统后，应手动禁止原蓝牙4.0设备。


测试对比测试是Intel 三天线卡王Ultimate-N6300，支持Wifi 4（802.11n），2.4GHz网络下最高450Mbps，5GHz网络下最高450Mbps（64QAM）。双控制器计算能力强。之前chh上面有一篇关于ax网卡横评，Ultimate-N6300是延迟最低的网卡。

win7bios设置网卡-(win7bios设置网卡启动)

用作测试Tp-Link XDR6030易展版路由器支持Wifi6（802.11ax），4R4T，有OFDMA和MU-MIMO多路并发beamforming多天线波束成形技术。2.4GHz网络下最高1200Mbps，5GHz网络下最高4800Mbps。我换AX网卡，很大程度上是因为换了路由器。 Tp-Link XDR6030是目前最便宜的6000Mbps与友商产品相比，路由器价格不到1000元。界面功能易于使用，设置简单。因此，2.4g和5g试验不同时进行，隔离墙均为非承重墙。

win7bios设置网卡-(win7bios设置网卡启动)

Ultimate-N 6300限定2.4G：

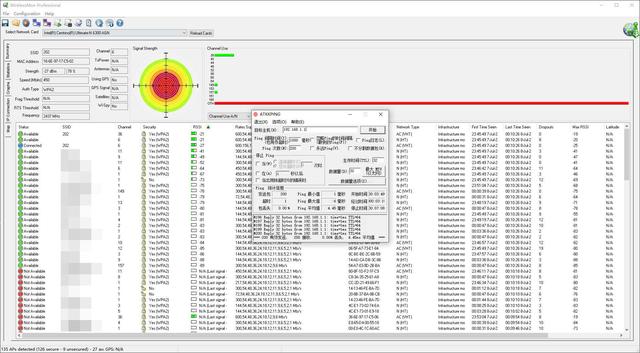

无墙(距1米)，信号强度-27dBm，速度450Mbits，平均ping值4.45ms。

win7bios设置网卡-(win7bios设置网卡启动)

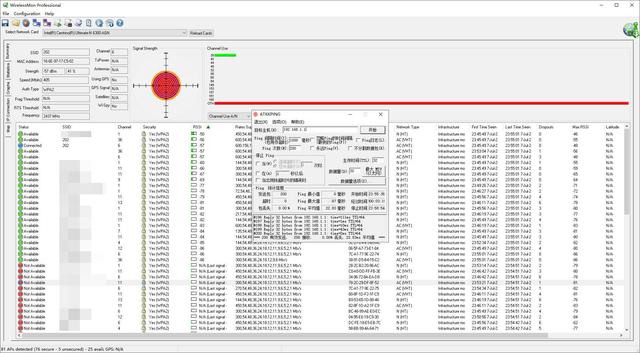

一堵墙(距4米)，信号强度-57dBm，速度405Mbits，平均ping值22.83ms。

win7bios设置网卡-(win7bios设置网卡启动)

两堵墙(距离7米)，信号强度-67dBm，速度264Mbits，平均ping值50.40ms。

win7bios设置网卡-(win7bios设置网卡启动)

限定5G：
无墙(距1米)，信号强度-19dBm，速度450Mbits，平均ping值9.07ms。

win7bios设置网卡-(win7bios设置网卡启动)

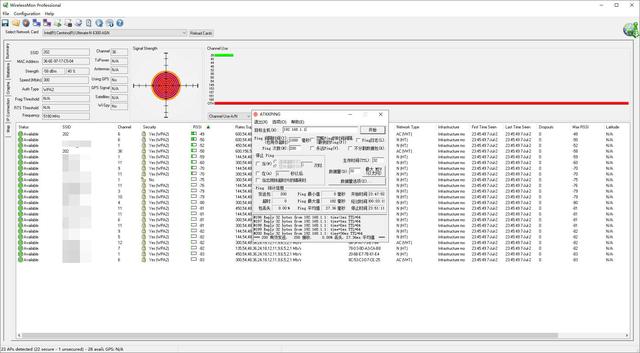

一堵墙(距4米)，信号强度-58dBm，速度300Mbits，平均ping值27.36ms。

win7bios设置网卡-(win7bios设置网卡启动)

两堵墙(距7米)，信号强度-63dBm，速度270Mbits，平均ping值45.78ms。
AX200限定2.4G：

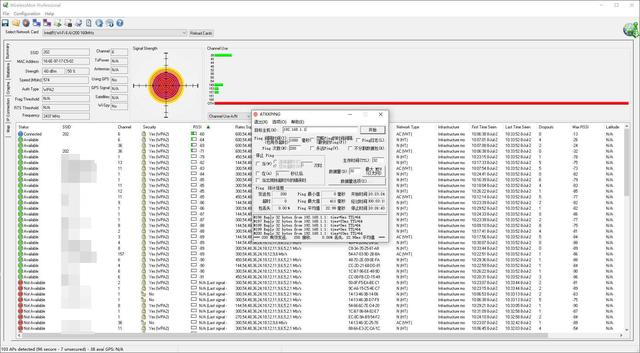

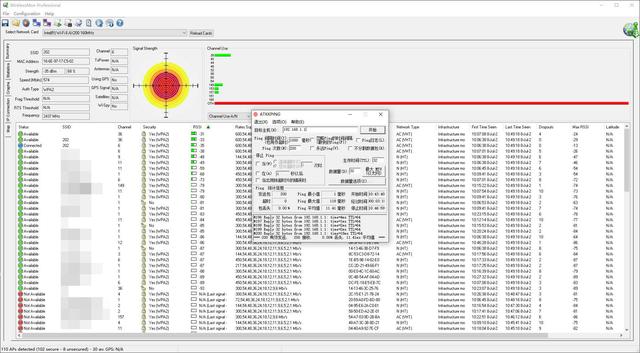

信号强度-35dBm，速度574Mbits，平均ping值11.41ms。

win7bios设置网卡-(win7bios设置网卡启动)

一堵墙(-55dBm，速度531Mbits，平均ping值10.57ms。

win7bios设置网卡-(win7bios设置网卡启动)

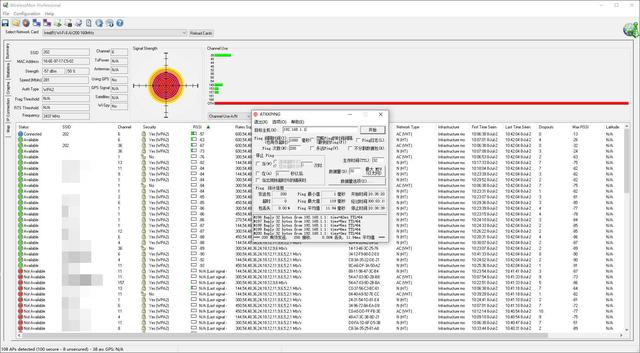

两堵墙(距离7米)，信号强度-57dBm，速度281Mbits，平均ping值11.94ms。

win7bios设置网卡-(win7bios设置网卡启动)

限定5G：

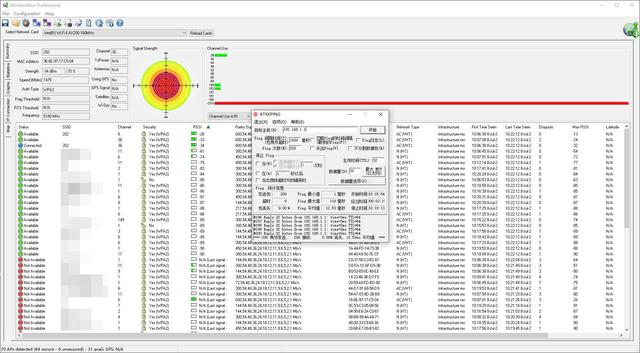

信号强度-34dBm，速度1475Mbits，平均ping值12.53ms。

win7bios设置网卡-(win7bios设置网卡启动)

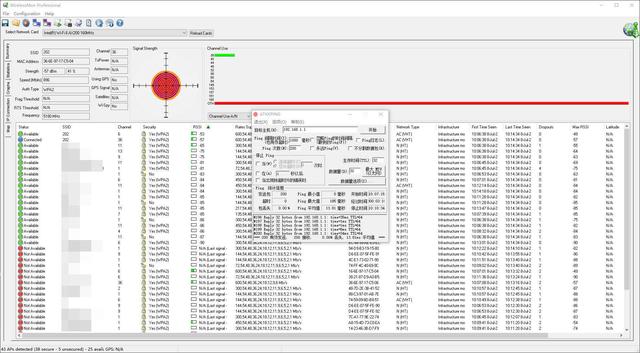

一堵墙(距4米)，信号强度-57dBm，速度867Mbits，平均ping值13.81ms。

win7bios设置网卡-(win7bios设置网卡启动)

两堵墙(距7米)，信号强度-60dBm，速度574Mbits，平均ping值22.98ms。

win7bios设置网卡-(win7bios设置网卡启动)

总结更换支持WIFI 6的AX200后，相对于WIFI 4的Ultimate-N6300的速度还是提高了。至于稳定性，Ultimate-N6300在2.4g方面明显更强。不幸的是，在当前的网络环境中。2.4g信号较多，导致距离稍远，Ultimate-N6300的表现会很差。5g在网络下，如果距离较远，就会出现掉包。AX200的表现比较均衡，距离远了也不会造成很大的延迟，总的来说，ax200值得升级。
