联想主板安装教程(联想主板安装教程视频)经过一周多的辗转反侧，今天开始设计和安装底座。使用的材料主要有两种形单通主板与螺钉隔离铜柱和透明丙烯酸板。
选择铜柱主板隔离

联想主板安装教程-(联想主板安装教程视频)

铜柱主板隔离 螺丝
经粗略测量，固定主板的孔径可能是 3mm，对应铜柱 螺钉的规格如下：

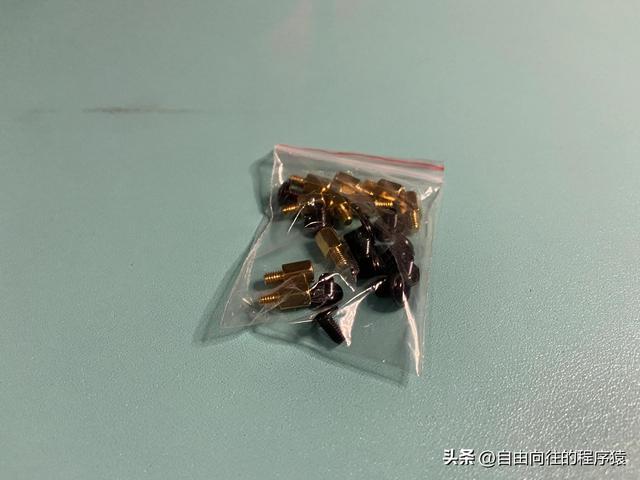

螺丝：螺纹直径 3mm，螺纹长度 5mm。铜柱：螺纹直径 3mm，螺纹长度 4mm，六角长度 6mm，总长 10 mm。

联想主板安装教程-(联想主板安装教程视频)

铜柱 螺丝和主板
取出铜柱和螺钉，观察主板上的孔位进行比较，有6个位置更适合安装螺钉和铜柱进行固定。

联想主板安装教程-(联想主板安装教程视频)

上好铜柱 螺钉后的主板
将螺钉和铜柱安装在主板上，以便在后面画出丙烯酸板的铜柱安装位置。上图为安装好的主板底面图。
视频加载中...
连接主板电源，测试安装铜柱和螺钉后的主板可以正常点亮，然后进入丙烯酸底座的设计。
亚克力底座设计

联想主板安装教程-(联想主板安装教程视频)

带保护膜的透明亚克力板
主板规格约为200mm 190mm ，第一次买的 200mm 200mm 3mm (长宽厚)亚克力板太极端，孔位难以安装，重新定制230mm 200mm 3mm的规格。
不要急着撕掉亚克力板的保护膜，否则很容易划伤板。

联想主板安装教程-(联想主板安装教程视频)

标明主板铜柱的位置
将主板翻过来盖上亚克力板，用笔标出铜柱的点。

联想主板安装教程-(联想主板安装教程视频)

小电钻打孔铜柱的效果
用小电钻钻标出的铜柱点，在亚克力板上安装铜柱，撕下保护膜。

联想主板安装教程-(联想主板安装教程视频)

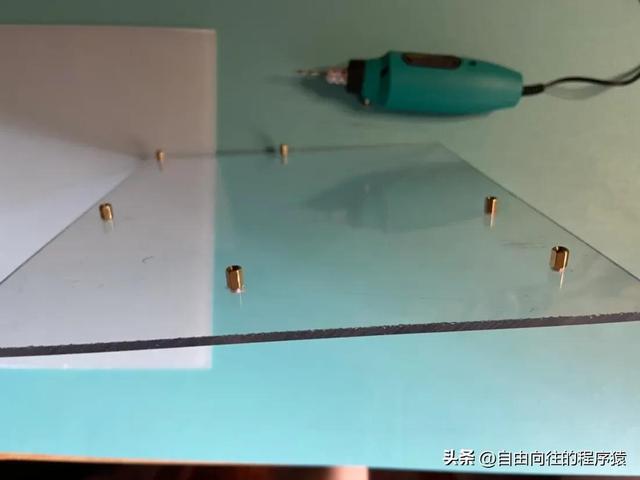

亚克力底座侧面
侧面检查板，铜柱基本挺直。

联想主板安装教程-(联想主板安装教程视频)

安装底板后的主板效果
安装主板有点歪，但问题不大。毕竟手动测量有点误差是可以接受的。

联想主板安装教程-(联想主板安装教程视频)

安装底板后的侧面图
再次侧面检查，主板和亚克力板基本平整，无特殊变形。

联想主板安装教程-(联想主板安装教程视频)

安装底座背面图
来张主板底面透视图，亚克力板真的足够透明清晰。
视频加载中...
最后，主板通电运行的效果，下一步是上盖的设计。
